Дюбель нейлон SX 5*25 Fischer
Описание товара
SX нейлоновый дюбель Fischer

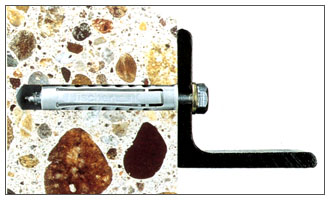

Максимальная надежность анкеровки в полнотелых строительных материалах.

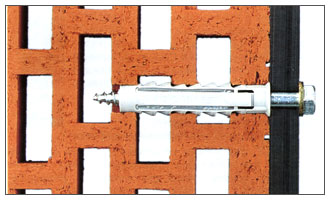

Для всех видов материалов из бетона и кирпича - от пустотелого кирпича до пустотелых блоков и газобетона.
Используется в комплекте с шурупами для древесины и древесностружчатых плит от 4 до 10 мм.
Для всех предметов, которые могут крепиться при помощи шурупов для древесины и древесностружечных плит, например, навесные полки, легкие навесные шкафчики, карнизы для штор, легкие вешалки, плинтусы, легкие бра, электрические выключатели, крепления проводов и кабелей, лампы, вешалки для полотенец, зеркала, зеркальные шкафчики, мыльницы, картины, настенные часы, подвесные корзины, почтовые ящики, антенны, подводки к стиральным машинам и т.д.
Описание:
- Быстрый и сквозной монтаж
- 4-х стороннее расширение нейлонового дюбеля обеспечивает постоянную блокировку с основой. Это качество гарантирует реализацию максимальных нагрузочных характеристик
- Универсальность - область применения варьируется от полнотелых до пустотелых материалов
- Диапазон допуска разрешает безопасное использование шурупов различного типа и диаметра, особенно шурупов, предназначенных для древесностружечных плит
- Легок в установке
- Шуруп с дюбелем в сборе также можно использовать для сквозного монтажа
- Блокировочные язычки обеспечивают прочную защиту от проворачивания в отверстии
- Прочная антиротационная блокировка исключает люфт в отверстии
- Высококачественный нейлон обеспечивает устойчивость к атмосферным воздействиям, а также старению, ржавчине, гниению
- Устойчивость к химическому воздействию
- Прочный и эластичный материал поглощает вибрацию и шум
- Диапазон температуры от -40°C до +80°C.
Технические данные:
|
|
dо |
t |
hv=l |
dа |
dsxls |
||
|
Диаметр |
глубина |
глубина |
max толщина |
Диаметр |
Кол-во |
||
|
Тип |
Артикул |
мм |
мм |
мм |
mm |
mm |
штук |
|
SX 4 |
70004 |
4 |
25 |
20 |
2-3 |
200 |
|
|
SX 5 |
70005 |
5 |
35 |
25 |
3-4 |
100 |
|
|
SX 6 |
70006 |
6 |
40 |
30 |
4-5 |
100 |
|
|
SX 8 |
70008 |
8 |
50 |
40 |
4,5-6 |
100 |
|
|
SX 10 |
70010 |
10 |
70 |
50 |
6-8 |
50 |
|
|
SX 12 |
70012 |
12 |
80 |
60 |
8-10 |
25 |
|
|
SX 14 |
70014 |
14 |
90 |
70 |
10-12 |
20 |
|
|
SX16 |
70016 |
16 |
100 |
80 |
12 (1/2") |
10 |
|
|
SX 6 S/10* |
70021 |
6 |
40 |
30 |
10 |
4,5 x 40 |
50 |
|
SX 8 S/20* |
70022 |
8 |
50 |
40 |
20 |
5x60 |
50 |
Оптимальная несущая способность и безопасность при:
- использовании шурупа рекомендованного диаметра;
- если отверстие просверлено дрелью только в режиме сверления (удар отключен) для газобетона и некоторых пустотелых материалов.
|
Рекомендуемые нагрузки Frec [кН] и предельные нагрузки Fmax [кН] |
||||||||||||||
|
Материал |
SX5 |
SX6 |
SX8 |
SX10 |
SX12 |
SX14 |
SX16 |
|||||||
|
|
Frec. |
Fmax |
Frec. |
Fmax |
Frec. |
Fmax |
Frec. |
Fmax |
Frec. |
Fmax |
Frec. |
Fmax |
Frec. |
Fmax |
|
|
[кН] |
[кН] |
[кН] |
[кН] |
[кН] |
[кН] |
[кН] |
[кН] |
[кН] |
[кН] |
[кН] |
[кН] |
[кН] |
[кН] |
|
Бетон ≥ B 20/25 |
0,29 |
2 |
8 |
4,9 |
2,571 |
5 |
1,21 |
8,5 |
1,71 |
12 |
2,01 |
14,1 |
2,57 |
18 |
|
Полнотелый кирпич ≥ Mz 12 |
0,23 |
1,6 |
0,31 |
2,2 |
0,59 |
4,1 |
0,64 |
4,5 |
0,71 |
5 |
0,8 |
* |
0,9 |
* |
|
Полнотелый cиликатный кирпич ≥ KS 12 |
0,29 |
2 |
0,5 |
3,5 |
0,6 |
4,2 |
11 |
8,5 |
1,71 |
12 |
2,01 |
14,1 |
2,57 |
18 |
|
Гаазобетон ≥ G2 |
0,03 |
0,2 |
0,03 |
0,2 |
0,04 |
0,3 |
0,09 |
0,6 |
0,14 |
1 |
0,31 |
2,2 |
0,4 |
2,8 |
|
Газобетон ≥ G4 |
0,09 |
0,6 |
0,09 |
0,6 |
0,4 |
1 |
0,29 |
2 |
3,4 |
3,1 |
0,49 |
3,4 |
0,57 |
4 |
|
Пустотелый кирпич ≥ Hlz 12 р ≥ 1,0 kg/dm3 |
0,07 |
0,5 |
0,07 |
0,5 |
0,17 |
1,2 |
0,17 |
1,2 |
0,26 |
1,8 |
0,44 |
3,1 |
0,59 |
4,1 |
|
Силикатный кирпич с пустотами ≥ KSL12 |
0,17 |
12,2 |
1,4 |
2,1 |
2,3 |
2,3 |
0,29 |
2 |
0,35 |
1,4 |
0,31 |
2,2 |
0,4 |
2,8 |
Варианты использования:
